测试电压范围AC O-48OV
测试电流范围0-70A
高速高精度数据采集模块16位绝缘通道
等效电阻调节范围100s2-29992调节步进1Q电阻精度0.2%
R3等效电阻调节范围1000Q2-5000调节步进19电阻精度0.2%
计量模块电流精度0.05%RD
计量模块电压精度±0.05%RD
计量模块电能精度±0.05%RD(0-48oV,1-70A)
电压电流纹波测量准确度±0.5%*RG
时钟准确度210-7
脉冲输入频率<500Hz，电平:0～5v
外扩负载接口63A
耐压绝缘1000V以上
散热方式强制风冷式
工作电源AC220V15%，50Hz
平均无故障时间MTBF251000 H
工作环境温度-20℃~+50℃
尺寸重量483*480*264mm 20kg

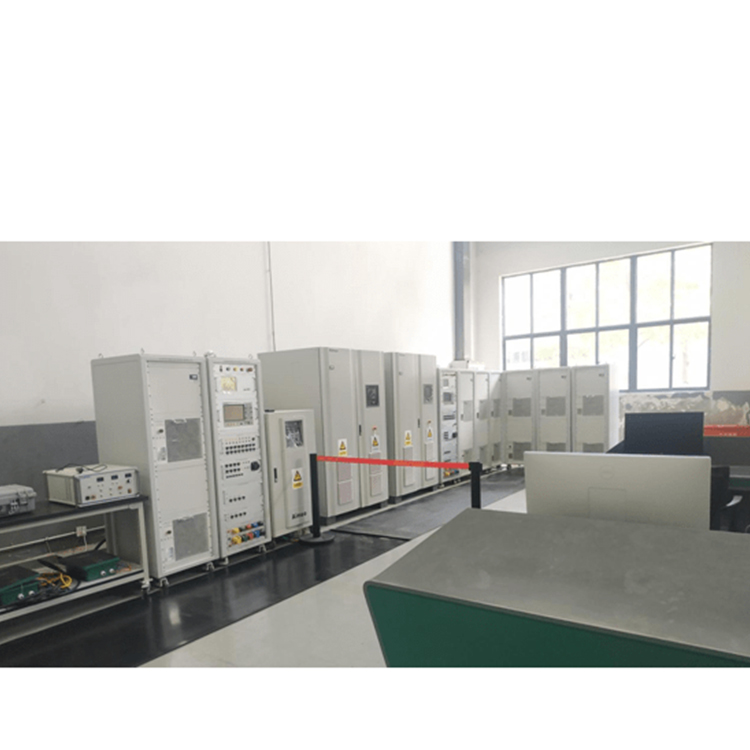

大功率调节直流阻性负载箱是一款大功率直流阻性负载箱，有多种功率规格可选，面板配有标准直 流充电插座，可搭配ED1320 直流充电桩现场校验仪使用，实现对电动汽车充电机的现场测试。
其他特性：
l 连接装置：直流充电插座
l 散热方式：强制风冷
l 报警功能：过温报警、风扇故障报警
l 功率扩展：可多个级联，如四个 50 kW 并联，总功率为 200 kW@750V
l 供电电源：AC ( 220 ± 22 ) V，( 50 ± 2 ) Hz
l 通讯接口：RS232
产品功能
直流纹波测量：测量动态范围宽，可检测 1 kHz 以下交流纹波。
电量波形显示：实时充电曲线 U(t)、I(t)、P(t)、E(t) 显示并记录等。
环境温度测量：自带测温传感器，用于测量现场的环境温度，以修正工作误差。
时钟校验功能：内置 GPS 时钟模块，实时时钟显示，并对充电机的北京时间对时。
内置车辆控制导引电路：可完成非车载充电机互操作性测试 ，内置 R4 电阻仿真模 块，电阻调整范围 400 Ω～5000 Ω，步进 1 Ω。各触点均带有通断开关，可实现触 点通断状态仿真模拟。
绝缘电阻模拟：可完成充电机绝缘状态模拟，电压接入范围 0 V～1000 V，电阻调整 范围 10 kΩ～610 kΩ，步进 5 kΩ，用于模拟充电桩正负绝缘故障的仿真。
检测项目
充电电能计量特性检定：非车载充电机工作误差、充电量显示误差、付费金额误差、 时钟示值误差等试验项目。
传导充电互操作性测试：连接确认测试、自检阶段测试、充电准备就绪测试、充电 阶段测试、正常充电结束测试、充电连接控制时序测试、通信中断测试、开关 S 断 开测试、车辆接口断开测试、输出电压超过车辆允许值测试、绝缘故障测试、其他 充电故障、输出电压控制误差测试、输出电流控制误差测试、输出电流控制时间测 试、输出电流停止速率测试、控制导引电压超限测试等。
通讯协议一致性试验。
一般技术规格
l 供电电源：AC ( 198 V～253 V )，( 50 ± 2 ) Hz；大功耗：80 VA
l 工作环境：-30 ℃～55 ℃，20%～80% R·H，不结露
l 储存环境：-30 ℃～70 ℃，< 80% R·H，不结露
l 装置尺寸：560 mm（W）× 460 mm（D）× 260 mm（H）
l 装置质量：约 28.0 kg
l 通讯接口：CAN-BUS、RS232、USB、Ethernet、WIFI
